Комплектный универсальный крупозавод производительностью 30 т/сут. предназначен для переработки зерна пшеницы, ячменя, гороха, кукурузы и проса в крупы с получением пшеничной, ячневой, перловой, гороховой, кукурузной крупы и пшена. Оснащение крупозавода обеспечивает выход и качество крупы не ниже требований действующих норм, что позволяет уверенно удовлетворять требования современного рынка.
Для размещения крупозавода подходит 4-х этажное здание с высотой этажей не менее 3 м и площадью каждого этажа не менее 50 м2. В случае отсутствия подходящего здания несущую металлоконструкцию для размещения оборудования рекомендуется выполнить в виде четырехуровневого каркаса высотой до 9 м с размерами 6 м х 8 м в плане и установить на собственных фундаментах. В таком случае, наружные ограждения (стены и крыша) целесообразно обустроить на железобетонных конструкциях и фундаментах, независимых от несущей оборудование металлоконструкции. Предполагаемая высота здания – 12 м. Строительная часть может дополняться помещениями под комнату для оператора, цеховую лабораторию, склады и т.п.
В рамках выполнения индивидуального проекта к крупозаводу возможна привязка таких коммуникаций, как:
-Линия приемки зерна с автотранспорта и предварительной его очистки;
-Склад размещения и хранения оперативного запаса зерна с линией подачи его на переработку;
-Весо-выбойное отделение с возможностью выбоя готовой продукции как в мешки, так и в мелкую тару;
-Склад бестарного хранения мучки и лузги с линией отгрузки в автотранспорт.
Крупозавод работает в автоматическом режиме. Контроль работы крупозавода обеспечивает оператор с центрального пульта управления.
| Номинальная производительность, т/сут. | 30 |
| Установленная мощность, кВт | 93,0 |
| Средний расход электроэнергии на тонну переработанного зерна, кВт | 59 |
| Электроснабжение | 3-хфазный переменный ток, 380Вт, 50Гц |
| Основной внутрицеховой транспорт | пневмотранспорт |
| Обслуживающий персонал, чел | 2 |

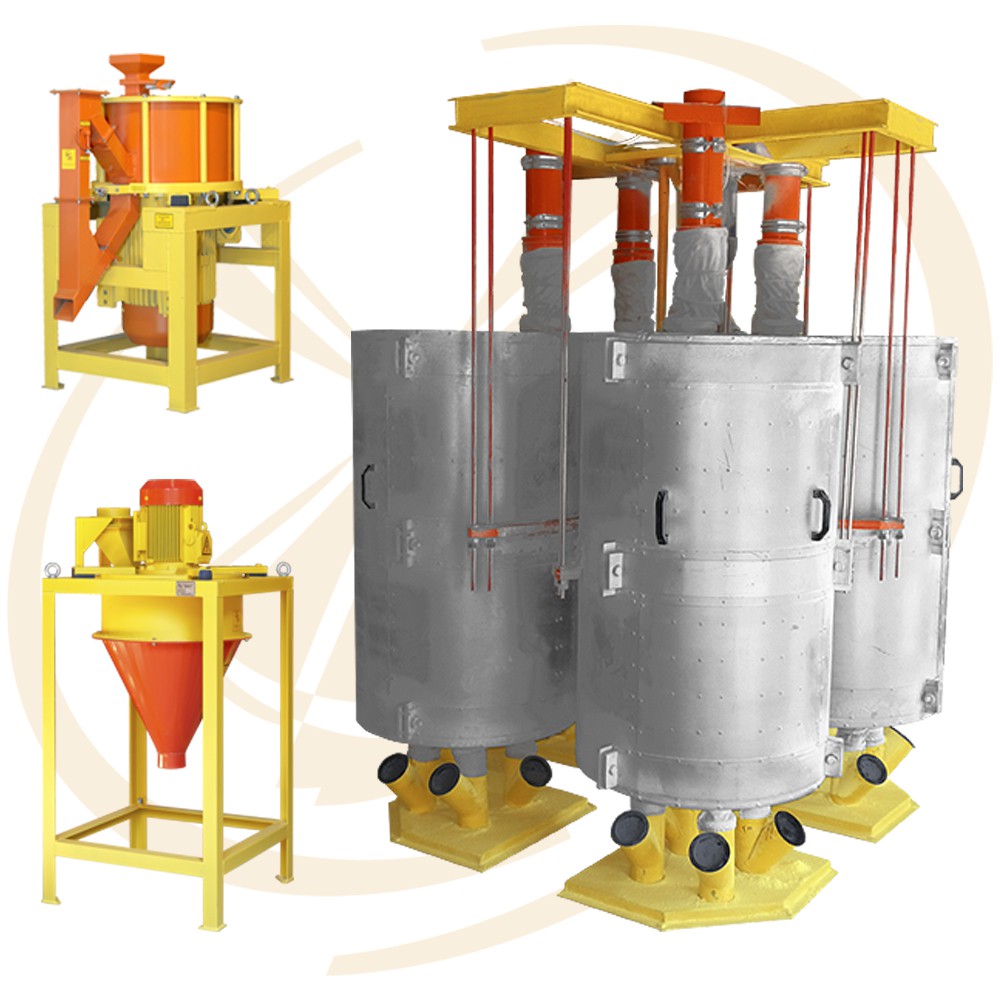

Состав крупоцеха
| № п/п | Наименование оборудования | Количество, шт |
| 1 | Нория зерновая НЗ-5 | 8 |
| 2 | Транспортер шнековый Ш-160 | 5 |
| 3 | Дозатор ДЗО-3 | 1 |
| 4 | Зерновой сепаратор ГОРИЗОНТ К-0,7 | 1 |
| 5 | Воздушный сепаратор ВС-500 | 1 |
| 6 | Камнеоотборник ОМП-3,0 | 1 |
| 7 | Магнитный сепаратор БМПО | 6 |
| 8 | Машина шелушильно-шлифовальная "КАСКАД-0,6" | 2 |
| 9 | Измельчитель ДКМ-0,8 | 3 |
| 10 | Циклон разгрузитель У2-БЦР | 6 |
| 11 | Рассев крупяной РКО-4 | 1 |
| 12 | Батарейный циклон 4-БЦШ-400 | 3 |
| 13 | Циклон УЦ-38 | 3 |
| 14 | Аспирационная колонка АК-300 | 4 |
| 15 | Магнитная колонка МК-100 | 4 |
| 16 | Вентилятор ВВТ-3,5 | 4 |
| 17 | Вентилятор ВЦ-6-28-6,3 | 1 |
| 18 | Нестандартное оборудование (рамы, кронштейны и т.д.) | комплект |
| 19 | Аспирационные воздуховоды | комплект |
| 20 | Пневмотранспортные материалопроводы и воздуховоды | комплект |
| 21 | Самотёчный транспорт | комплект |
| 22 | Электрическая частьи автоматика | 4комплект |
